Dinamikus (automatikus) szabályozók
2011. május 4. | e-gépész| | 0 |
A statikus beszabályozó-szelepek mellett az épületgépészeti csővezeték-rendszerekben a dinamikus beszabályozó-szelepek egyre jelentősebb helyet foglalnak el a tudatosan (nem a gyártó által, kereskedelmi szemlélettel eladott) alkalmazott szerelvények között.
A dinamikus beszabályozó szelep olyan segédenergia nélküli arányos szabályozó, amely a statikus beszabályozó szeleppel ellentétben nem rendelkezik állandó kv értékkel üzem közben, hanem a rendszer változásait figyelembe véve a szeleptányér helyzetét (kv értékét) változtatva biztosítja a rendszerben a térfogatáram szétosztását (például: térfogatáram korlátozással, nyomáskülönbség tartással), stabilizálja megadott pontok között a nyomáskülönbséget, állandó értéken tartja a térfogatáramot.
A dinamikus szabályozók típusai:
– nyomáskülönbség-szabályozó,
– nyomáskülönbség-szabályozó túláramszelep,
– térfogatáram-korlátozó,
– nyomáskülönbség-szabályozó és térfogatáram-korlátozó.
Nyomáskülönbség-szabályozó
A leggyakrabban alkalmazott dinamikus szabályozó a nyomáskülönbség- szabályozó és a kombiszelep (térfogatáram-korlátozó elektromos mozgatóval).

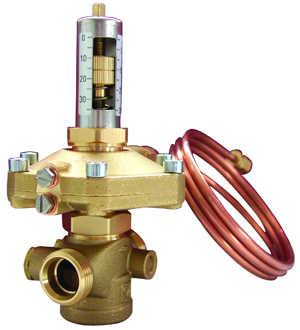

A nyomáskülönbség-szabályozó feladata, hogy két pont között állandó (közel állandó) értéken tartsa a nyomáskülönbséget. A nyomáskülönbség elõírt (tervezett) értékét a szelep tetején található skálán lehet beállítani. A nyomáskülönbség előírt értéke fokozatmentesen állítható 5 és 30 kPa, ill. 25 és 60 kPa között. Gyárilag az előírt érték a minimum szintre van beállítva. A szükséges előírt érték a beállító szerszámmal adható meg.
A szállítási terjedelem tartalmaz egy impulzusvezetéket (1000 m) is, amelyet az előremenő ágban lévő beszabályozó-szelephez kell csatlakoztatni.
A kínálatban található fix nyomáskülönbségre beállított szabályozó is, ahol a tartandó érték 23 kPa. A szabályozót minden esetben egy impulzusvezeték köti össze az elõremenõ vezetékbe szerelt beszabályozó-szeleppel, ezért tervezéskor és szerelésnél figyelembe kell venni az impulzusvezeték távolság-korlátját.

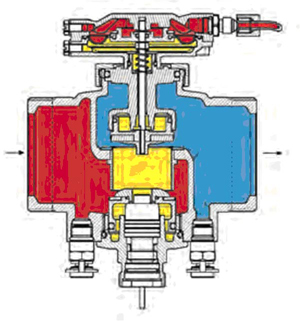

Működése:
az elõremenõ vezetékbe szerelt beszabályozó szeleprõl az impulzus vezetéken érkezõ nyomás hatására kialakuló erõ – nyomás x a nyomáskülönbség-szabályozó membránfelületének
a szorzata – egyensúlyt tart a beállított rugóerõvel + a visszatérõ vezetékben a szeleptányér elõtti nyomás hatására kialakuló erõvel, miközben a rugó mozgatja a szeleptányért, a jelleggörbének megfelelõen, egyensúlyban tartva a rendszert. A nyomáskülönbség-szabályozó beépítési feltételei megegyeznek a statikus szabályozóéval. Kiválasztásnál ügyelni kell az arányossági sáv határaira, illetve a szabályozó szelep kvs-értéke nagyobb legyen, mint a számított kv-érték.
A változó térfogatáramú rendszerek jellegzetes szabályozó berendezése!
Szerelés technikai szempontból nagy előnye, hogy lehetővé teszi a részleges átadást és működést, illetve a későbbi bővítéseket, a már beszabályozott rendszerek újraszabályozása nélkül.
Térfogatáram-korlátozó
A dinamikus szabályozások közül hazánkban egyre népszerűbb szabályozási mód. Fõ felhasználási területét az állandó térfogatáramú rendszerek, változó térfogatáramnál pedig a kétpontszabályozású rendszerek jelentik. Elõnye, hogy a beszabályozási munka megtakarítható (sajnos következik, hogy a rendszer diagnosztikája is elmaradhat). A kombiszelep valamennyi szivattyúval szerelt fűtési és hűtési rendszerben alkalmazható. A szabályozó az adott rendszerszakaszban a nyomásingadozások érzékelésével és kiegyenlítésével automatikusan az egyszer beállított értékre határolja be a térfogatáramot. Segítségével további mérésekre nincs szükség; a szabályozó valamennyi üzemi körülmény között hatékonyan üzemel.
A kombiszelep az előbeállítása szerinti állandó értékre szabályozza a tömegáramot; a membrán közvetlenül a szabályozóbetét utáni, illetve előtti a nyomás függvényében végzi a szabályozást.
Az előbeállítás közvetlenül a tömegáramra vonatkozik; a maximális térfogatáram diagram segítségével állítható be a szerelésnél. Használatával többek között fűtőágak, hűtővízkörök, mennyezetfűtések és -hűtések, valamint légfűtők szabályozhatók be a rendszerbeli nyomáseloszlás figyelmen kívül hagyása mellett és minden további munkálat nélkül.
Beállítása:
A szabályozóegység mindenkori állását könnyedén leolvashatjuk százalékban megjelenítve. Az előre beállított tömegáram szabályozó bármikor lezárható, ill. tetszőleges helyzetre állítható.
Folyamatos fejlesztés
Az épületgépészeti igényeknek megfelelően szükségessé vált még kisebb helyigénnyel rendelkező térfogatáram-korlátozó kifejlesztése (szerelési hely szűkössége, fan-coil berendezések burkolatán belüli beszerelhetőség). Ennek megfelelően megjelentünk a piacon 1/2” és 3/4"-os méretben (400 l/h illetve 800 l/h maximális kapacitású) térfogatáram-korlátozó szeleppel.

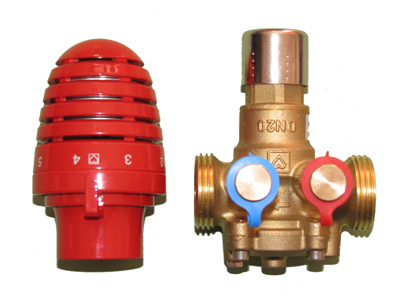

A 3/4"-os térfogatáram-korlátozó nem nagyobb, mint egy termosztatikus fej.
A nyomáskülönbség-szabályozó mind fix mind állítható kivitelben, illetve a térfogatáram-korlátozó és ezek kombinációja termomotoros kivitelben is megtalálható kínálatunkban.
Doholuczki Tibor
HERZ Armatúra Hungária Kft.
Budapest, 1172
Rétifarkas u. 10.
Tel.: +36-1-2-540-580
Fax : +36-1-2-540-581
e-mail: office@herzarmatura.hu
web: www.herz-hu.com
www.herz.eu
