A hűtőközeg-szivárgások felderítése kulcsfontosságú tényező a HVACR-ipar szén-dioxid-mentesítésének elősegítésében
2025. október 17. |
e-gépész|
|
0 |
Ma a világszerte forgalmazott hűtőközegek több mint 50%-át a termodinamikai berendezések szivárgásából eredő veszteségek kompenzálására használják.
Európában az F-Gáz III rendelet szigorú ellenőrzéseket ír elő a rendszerek tömörségére vonatkozóan a kibocsátások korlátozása és a berendezések ellenőrzésének javítása érdekében. Ezt az intézkedést még nem alkalmazzák minden Európai Unión kívüli országban.
A szivárgásérzékelés azonban drasztikusan csökkentheti a hűtőközeg-szivárgásokat, a többletenergia-fogyasztás csökkentésével javíthatja a berendezések teljesítményét, és elkerülhetők az üzemeltetési veszteségek. A cél az, hogy az üvegházhatású gázok kibocsátásának korlátozásával csökkentsük környezeti hatásainkat.
Minél magasabb egy hűtőközeg GWP-je, annál nagyobb mértékben járul hozzá a globális felmelegedéshez.

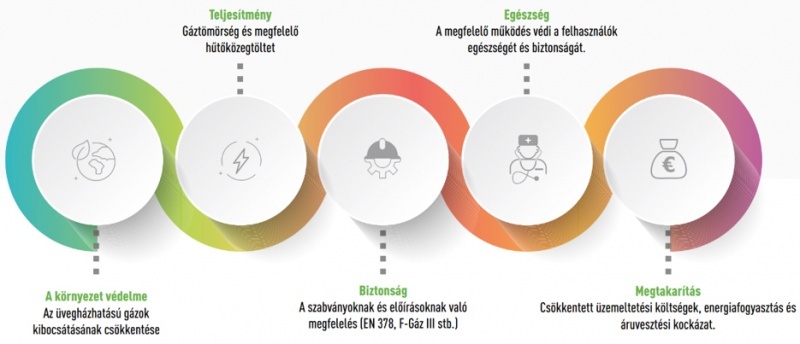

A szivárgások a biztonságra, az energiahatékonyságra és a környezetre is hatással vannak. A hűtőrendszerekben használt egyes hűtőközegek mérgezőek, gyúlékonyak vagy nagyon magas nyomáson működnek, és szivárgás esetén veszélyt jelenthetnek a felhasználókra.
A hosszan tartó expozíció krónikus hatással lehet az egészségre, ezért létfontosságú a szivárgások gyors észlelése az ilyen berendezéseken dolgozó emberek biztonsága érdekében. A hűtőközeg-szivárgásoknak jelentős pénzügyi hatása van a karbantartási és üzemeltetési költségekre is. Csökkentik a rendszerek hatékonyságát, a teljesítmény fenntartása érdekében nagyobb energiafogyasztást eredményeznek, és gyakori utántöltéssel járhatnak, ami igen költséges lehet.
A rendszerben lévő hűtőközeg-hiány a hűtés részleges vagy teljes leállásához is vezethet, ami üzemzavarokat, vagy legrosszabb esetben kompresszor törést okoz. Ezért fontos, hogy rendszeresen ellenőrizze a berendezések megfelelő működését és szivárgásmentességét a megfelelő, nagy teljesítményű megoldások alkalmazásával.
Ha nem baleset miatt következnek be, akkor a szivárgások fő oka a berendezések rossz állapota, amelyet a rezgés, az elhasználódott alkatrészek, az elöregedő tömítések vagy a hőmérséklet- és nyomásváltozások okoznak.
Európai rendeletek
A környezeti hatások csökkentése érdekében a 2024. március 11-én hatályba lépett F-Gáz III szigorította a berendezések tömörségének ellenőrzésére vonatkozó követelményeket, különösen az ellenőrzések gyakoriságát illetően. Az előírások szerint szivárgásvizsgálatnak kell alávetni minden olyan berendezést, amelynek töltete 5 t CO2-egyenérték vagy annál több HFC-t és HFC/HFO-keveréket vagy 1 kg HFO-t tartalmaz.
Ezenkívül minden olyan berendezést, amelynek HFC-ket vagy HFC/HFO-keverékeket tartalmazó töltete eléri vagy meghaladja az 500 t CO2-egyenértéket, vagy 100 kg vagy annál több HFO-t tartalmaz, fel kell szerelni egy telepített szivárgásérzékelővel.
A szivárgásérzékelő rendszereket 12 havonta legalább egyszer ellenőrizni kell.
Az F-Gáz III mellett az EN 378-as európai szabvány is meghatározza a személyi biztonságot garantáló intézkedéseket. Előírja, hogy a géptermeket érzékelőkkel kell felszerelni a bent tartózkodók biztonságának garantálása érdekében. A robbanásveszélyes vagy veszélyes gázok esetében az egyik intézkedés az érzékelési küszöbértéket az alsó gyúlékonysági határérték 20%-ánál kisebb értékben határozza meg, az ammóniaérzékelőknek pedig szellőzést, riasztást és a külső áramellátás kikapcsolását kell aktiválniuk.
(1) Kivéve:
– hermetikusan zárt berendezések <10 tCO2-egyenérték, vagy <3 kg lakóépületekben.
– 2027. március 12-től alkalmazni kell a könnyűgépjárművek, intermodális konténerek, hűtőkamionok és hűtőpótkocsik hűtőegységeire, a nehézgépjárművek, kisteherautók, mezőgazdasági, bányászati és építési műveletekben használt nem közúti mozgógépek, vonatok, metrók, villamosok és légi járművek légkondicionáló berendezéseinek és hőszivattyúinak hűtőköreire.
(2) Franciaországban mentesség van azokban az esetekben, amikor nem lehet közvetett szivárgásérzékelő rendszert telepíteni, és amikor a környezeti szabályozó, amely akkor kötelező lenne, nem lenne megfelelő (pl. tetőn), valamint a mobil berendezések kivételével (pl. hűtőkocsi).
Szivárgásérzékelő megoldások
A piacon ma többféle berendezés áll rendelkezésre szivárgás- vagy gázérzékelésre: hordozható, helyhez kötött és közvetett mérés.

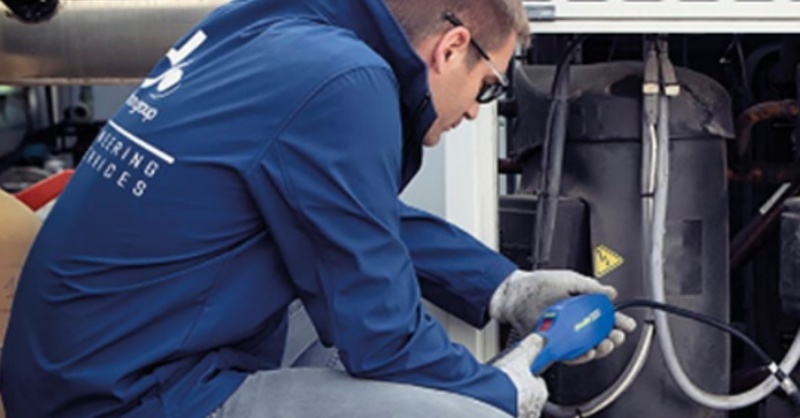

A hordozható érzékelők a szivárgási zóna lokalizálására szolgálnak, és hang- és/vagy fényjelzést adnak. Az érzékelni kívánt hűtőközeg típusának megfelelően kell kiválasztani őket (HFC/HFO, A2L, szénhidrogének...), és megfelelnek az EN 14624 szabványnak. Minden használat előtt javasoljuk, hogy ellenőrizze az érzékelő megfelelő működését, például egy Mini-Checkkel, amely 20°C-on ≈5g/év kalibrált szivárgásra van beállítva.
A buborékos detektálás a terméknek közvetlenül a gyanús területre történő permetezésével megerősítheti és pontosan meghatározhatja a szivárgás forrását.
A helyiségvezérlők, az úgynevezett telepített szivárgásérzékelők, előre kalibrált érzékelőkkel vannak felszerelve, és Modbus-kapcsolaton keresztül csatlakoztathatók a távfelügyeleti központokhoz. Szivárgás észlelésekor reléket tudnak aktiválni a biztonsági eszközök (riasztó, szellőzés, mágnesszelep) vezérlésére. Az érzékelők (más néven szondák) kiválasztása és elhelyezése a hűtőközeg típusától, a hozzáférhetőségtől és a légáramlástól függően döntő fontosságú. Választhatók integrált vagy távoli érzékelővel, amelyek a felügyelendő területeken helyezhetők el.
A közvetett méréssel történő észlelés IoT-megoldásokat használ. Ez egy olyan szivárgásérzékelő rendszer, amely a berendezésben lévő eredeti hűtőközeg térfogatából számolva, riasztást vált ki ≤ 50g/h vagy ≤10%-os szivárgás esetén. Ezt a módszert a francia szabályozás írja elő a nagy kapacitású berendezések vagy az 500 t CO2-egyenérték feletti töltetek esetében.
Ez a technológia lehetővé teszi a berendezések felügyeletét és az esetleges rendellenességekre való figyelmeztetést, ezáltal segítve a szivárgások csökkentését és az energiahatékonyság javítását.
A hűtőközeg-szivárgások felderítésének prioritást kell élveznie a HVACR-ágazatban, függetlenül a berendezés töltetétől. A technológiai fejlődés hatékony, megelőző megoldásokat kínál a veszteségek csökkentésére, az üzem teljesítményének javítására, valamint a környezet és az emberi biztonság védelmére.
A Climalife a piacon elérhető összes megoldást kínálja, és segít Önnek a szivárgásérzékelési módszer kiépítésében.
