Az ide tervezett és a 2013-as tervpályázaton díjazott épületgépészeti rendszereket az összetettségük, a multifunkciós igényekhez történő rugalmas alkalmazkodásuk miatt tartjuk érdeklődésre alkalmasnak.
Épületgépészeti rendszer rövid leírása
A Veszprém Hangvilla és Koncertterem az 1970-es évek végén elkészült monolit vasbeton, mozi épületéből lett kialakítva.

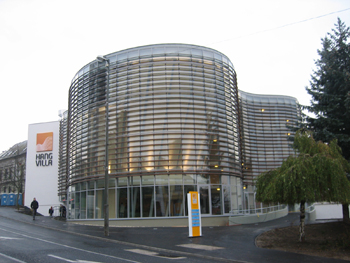

A létesítmény Ény-i, főútvonal felöli oldalról kapott egy teljesen új bejárati épületet, melynek építészeti megjelenése a címlap fotón látható.
A fogadóépület, mely egy függönyfalas hullám alakú formájú, középen egy csonka kúp alátámasztó szerkezettel épült meg, a földszintjén egy kávézó, az I. emeletén 2 szintes kamaraterem, majd a III. emeletén egy konferencia terem helyezkedik el.
A mozi épület bejárata teljesen át lett alakítva, a vasbeton szerkezetekben új nagyméretű nyílások kerültek kialakításra. A földszinti kávézóhoz egy étterem lett hozzákapcsolva, mely napközben közétkeztetést, este viszont ala-carte étkeztetést szolgál.
Az étterem felett helyezkedik el az egész létesítmény legfontosabb terme, az úgynevezett koncertterem, mely régen a mozi nézőtere volt. Ez a mozi helyiség padozatától a mennyezetig teljesen vissza lett bontva , csak a felső rácsostartók és az oldalfalak maradtak meg.

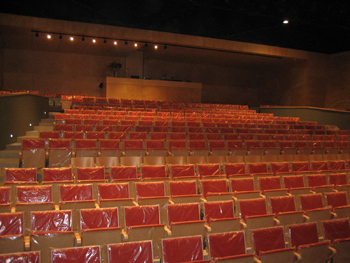

A lépcsős kialakítású koncertterem felső lépcsősorai alatt egy ruhatár helyezkedik el, majd ezt követően széktárolók kerültek beépítésre. A koncertterem széksorai alá padlóbefúvókon keresztül juttatjuk be a levegőt. A nyomott tér a ruhatár feletti álmennyezettel kezdődik és a zenekari árokig tart.
A földszinti étterem alatt egy nagy belmagasságú szórakozóhely, egy diszkó került kialakításra. Ennek a földszinti főbejárattól független oldalbejárata van az alagsori szinten.
Az alagsori részhez kétszintes mélygarázs is csatlakozik. A mélygarázs felett vannak a színházi és oratóriumi próbatermek, a színészek a zenekarok, a kórusok és a táncművészek részére.
Az épülethez K-i irányból egy teljesen új tömb lett hozzáépítve, amely szociális blokkot, öltözőket, irodahelyiségeket tartalmaz.
A létesítmény épületgépészeti rendszereit ehhez a több funkciós létesítményhez kellett igazítanunk, és a következő rendszereket terveztük:
Az alagsori diszkó részére az alagsorban elhelyezett kondenzációs kazántól visszük a fűtővizet. Az alagsor szintjén van elhelyezve a beltéri folyadékhűtő kültéri kondenzátorral, és a két légkezelő. A alapgép 5400 m3/h, a színpadi rendezvényekhez a kiegészítő gép 4200m3/ h légmennyiséget szállít.

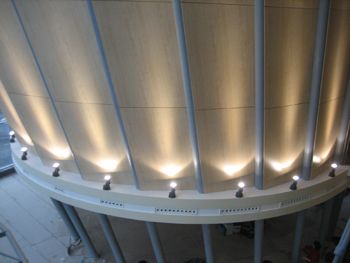

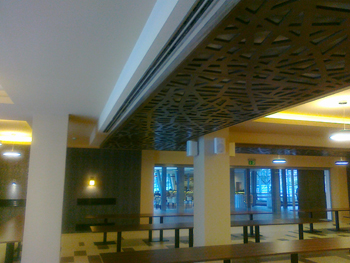

A földszinti étterem részére egy 4200 m3/h-es teljesítményű önálló hűtéssel-fűtéssel működő légkezelőt terveztünk, melyet a földszinten helyeztünk el. A földszinti konyha részére egy 8400 m3/h-es légszállítású hűtő-fűtő egységgel tervezett légkezelőt már a tetőn ,szabadba telepítettük. A bejárati kávézó fogadó épületrész részére szintén a tetőn elhelyezett 6000 m3/h-es légkezelőt terveztünk. A klimatizált levegőt a földszinti „kávédaráló” azaz csonka kúp oldaláról vetőfúvókákkal juttatjuk a 4 szintet felölelő átriumos előtérbe. A levegő elszívását a tető födéme alatt alakítottuk ki.
A kamaraterem és a konferencia terem egy közös 5000 m3/h légszállítású légkezelőt kap. A légkezelőtől motoros szabályozó zsalukkal irányítjuk a levegőt a helyiség terheltségének megfelelően, vagy a konferencia terembe, vagy a kamaraterembe.

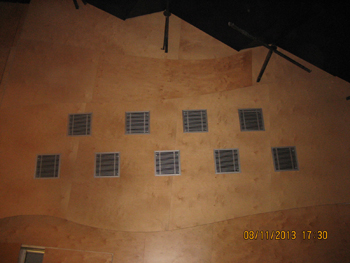

Ez a légkezelő fontos szerepet tölt be arra az esetre, amikor a koncertterem színpadán egy nagy zenekar tart előadást, mert ilyenkor a kamaraterem és konferencia terembe nincs rendezvény. A légkezelő 5000 m3/h-es légszállítását átirányítjuk a színpad két oldalára tervezett nyomott dobozba, amit az építészek kopoltyúnak neveztek el.
Ez a kopoltyú kialakítása volt talán a gépészeti levegő bevezetés legnehezebben megvalósítható eleme. Meg kellett találni azt a levegő bevezetési helyet, és magasságot ami nem zavarja a színpadon levő zenészeket, színészeket, díszleteket, oldalfüggönyöket ,és a színpadon közlekedők útvonalát.
Ennek a statikus doboznak az oldalán és az alján alacsony sebességű elárasztásos, befúvással visszük be a levegőt.
A koncertterem, ahol 450 fő elhelyezésével számoltunk, egy 16000 m3/h-s forgódobos hővisszanyerős légkezelőt kap. A légkezelő levegőjéből 11200m3/h mennyiséget padlóbefúvókon keresztül, a nézőtérre, 4800m3/h levegőt a kopoltyúkon keresztül a színpadra viszünk be.
A rendszert a mellékelt kapcsolási tervek bemutatják, a műszaki leírásunk a méretezési alapadatokat tartalmazza. (Az oratóriumban „ A” kategóriájú levegőellátást biztosítunk. 36 m3/h fő-vel )
Az alagsornál a -2 mélygarázs szinten, gépi füstelvezetést és CO elszívást terveztünk. Az elszívó frekvenciaváltós motorjának a vezérlését a CO érzékelők végzik. Egy személygépkocsira 550 m3/h légmennyiséggel számoltunk.

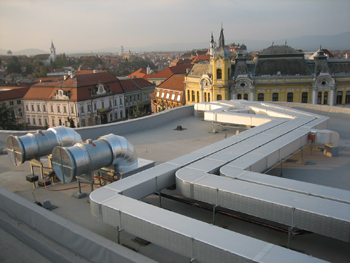

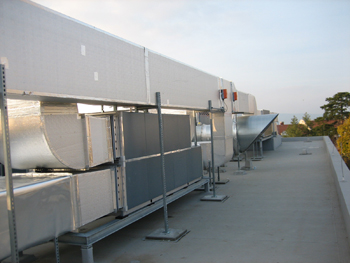

Nagyon fontos volt a gépészeti rendszerek kialakításánál, hogy egy forgalmas főútvonal mellett a tetőn szabadon elhelyezett légkezelőktől és légcsatorna hálózatoktól utcazajt ne vigyünk a hangverseny terembe. A tetőn elhelyezett légcsatorna hálózatainkat a befúvóknál 10 mm párazáró Armaflex hőszigeteléssel, majd erre 5 cm ásványgyapot hőszigeteléssel és végül 0,8 mm alu.lemez burkolattal láttuk el.
Az oratóriumon belüli légcsatorna hálózaton a légsebességeket 2-2,5 m/s értéken tartottuk, az akusztikai követelmények betartása érdekében.

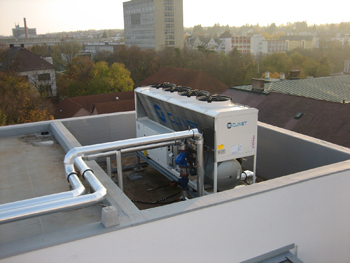

A tetőn elhelyeztünk még egy tetőtéri kazánházat, amiből a 4 kondenzációs kazán látja el fűtési energiával az épületet. Az épület D-i lépcsőháza tetőzetén van a folyadékhűtő, mely 330 kW-os teljesítményével 5 db. légkezelő hűtési energiáját biztosítja.
Az oratóriumhoz kapcsolódó technikai helyiségekbe vezérlő, ügyelő stb. split klímákat terveztünk, melynek a kültéri egységeit a tetőn helyeztük el.
A létesítmény épületgépészeti rendszereinek a kialakításában a nehézséget az okozta, hogy a meglévő épület szerkezeti kötöttségei mellett kellett olyan bevezetési és elvezetési megoldásokat kitalálni ami gépészetileg jól működik, és az építészeti, akusztikai, szinpadtechnikai igényeknek is megfelel. Ugyanakkor a megvalósításra csak 1.5 milliárd Ft állt rendelkezésre, ami az előzetesen kalkulált költségek 60%- a.
A létesítmény beüzemelése megtörtént, a gépészet zajtalanul működik, a nézők és zenészek a klimatikus paraméterekkel elégedettek.
Pályázat indoklás
Az épületgépészeti rendszereket, az összetettségük, a multifunkciós igényekhez történő rugalmas alkalmazkodásuk miatt tartjuk érdeklődésre alkalmasnak.
A tervezett rendszerek olyan épületegyüttes komfort és technológiai igényeit szolgálják ki, melyek normál esetben egy épületben nem jelennek meg. Alul diszkó, felette kávézó, étterem- konyhával, mellette kamara terem, felette konferencia terem. A konyha felett van a zenekari koncertterem, mely színházi előadásra is alkalmas színpaddal, süllyeszthető zenekari árokkal rendelkezik . A levegő bevezetési megoldásaink, a színpad két oldalán a „kopoltyú”, a terem akusztikai követelmények gépészeti kiszolgálása, a magas követelmények teljesítése, a szabályozhatóság, a levegőmennyiség átcsoportosítások megtervezése, jelentenek olyan többletet, melyet tudunk a tervező kollégák figyelmébe ajánlani.
Tervek PDF-ben:
Képek:
Tuczai Attila okl.épületgépész mérnök, okl. klímatechnikai szakmérnök
